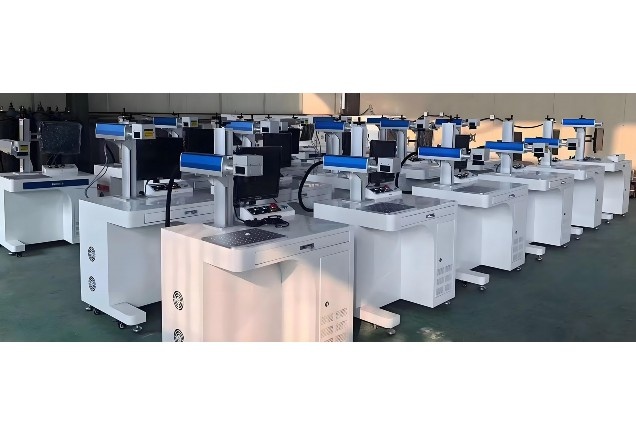

PCB在線激光鐳雕機維護情況

PCB在線激光鐳雕機作業指導書

一、設備概述

PCB在線激光鐳雕機是一種高精度自動化設備，用于在印刷電路板（PCB）表面進行永久性標記，如序列號、二維碼、LOGO等。其核心部件包括激光發生器、光學系統、運動控制模塊及視覺定位系統，具有非接觸、高速度、高分辨率的特點。

二、安全注意事項

1. 激光安全：

– 操作時需佩戴專用激光防護眼鏡，禁止直視激光束或反射光。

– 設備運行時關閉防護罩，避免人體接觸激光路徑。

2. 電氣安全：

– 確保設備接地良好，禁止帶電插拔電纜或模塊。

3. 環境要求：

– 工作環境溫度10-30℃，濕度≤70%，避免粉塵和震動干擾。

三、操作流程

1. 開機準備

– 檢查電源（220V±10%，50Hz）、氣源（0.5MPa潔凈壓縮空氣）是否正常。

– 啟動設備總電源，依次打開控制電腦、激光器、運動控制系統。

2. 軟件設置

– 打開鐳雕控制軟件（如EZCAD），導入PCB設計文件（Gerber/DXF格式）。

– 設置雕刻參數：

– 激光功率：20-80%（根據材料調整，如FR4常用50%）。

– 頻率：20-100kHz（精細標記建議高頻）。

– 速度：500-2000mm/s（兼顧效率與質量）。

– 校準視覺定位系統，確保PCB基準點（Fiducial Mark）識別準確。

3. 裝板與定位

– 將PCB固定在治具上，確保平整無翹曲。

– 通過軟件“自動對焦”功能調整激光焦距（典型值±0.1mm）。

4. 試雕與驗證

– 選擇單板模式試雕，檢查標記清晰度、位置偏差（需≤±0.05mm）。

– 使用二維碼掃描儀或顯微鏡驗證可讀性，調整參數直至達標。

5. 批量生產

– 切換至連續作業模式，啟動自動傳送帶（如有）。

– 每30分鐘抽檢1次，記錄《鐳雕質量檢查表》。

6. 關機與維護

– 關閉激光器，待冷卻5分鐘后切斷總電源。

– 每日清潔光學鏡片（用無水乙醇和無塵布），每周檢查導軌潤滑情況。

四、常見問題處理

| 故障現象 | 可能原因| 解決方法|

|–|-|–|

| 標記模糊 | 焦距偏移/鏡片污染| 重新對焦或清潔光學組件|

| 位置偏差 | 基準點識別錯誤 | 重新校準視覺系統|

| 激光功率不穩定 | 電源波動/激光器老化| 檢查供電或聯系廠商維修|

五、質量要求

1. 標記內容完整無缺失，邊緣清晰無燒焦。

2. 二維碼/條碼需通過ISO/IEC 15415標準驗證（等級≥B級）。

3. 位置公差：±0.1mm（相對于設計文件）。

六、記錄與追溯

– 每批次記錄《激光鐳雕工藝參數表》，保存至MES系統。

– 標記內容需與PCB批次號綁定，確保全程可追溯。

編制： 技術部

版本： V1.2

生效日期： 2023-11-01

（注：本指導書需配合設備廠商手冊及企業SOP使用，操作人員需通過崗前培訓考核。）

PCB在線激光鐳雕機使用教程

一、設備簡介

PCB在線激光鐳雕機是專為印刷電路板(PCB)行業設計的高精度標記設備，采用先進的光纖激光技術，可在各種金屬/非金屬材料表面實現永久性標記。本設備集成于生產線中，支持自動化操作，具有標記速度快（最高可達7000mm/s）、精度高（±0.01mm）、免維護等優勢。

二、安全須知

1. 激光防護：操作時必須佩戴專用激光防護眼鏡（OD7+級別）

2. 設備接地：確保設備接地電阻＜4Ω，防止靜電損壞電路

3. 防火措施：工作區配備CO2滅火器，禁止存放易燃物品

4. 急停裝置：熟悉控制面板上的紅色急停按鈕位置

三、操作流程

1. 開機準備

– 檢查氣壓源（0.6-0.8MPa）和電源（AC220V±10%）

– 打開除塵系統（風壓需保持15-20kPa）

– 預熱激光器（環境溫度＜15℃時需預熱10分鐘）

2. 軟件設置

– 啟動MarkingMate 3.0控制軟件

– 導入Gerber文件或DXF圖紙（支持RS-274X格式）

– 設置雕刻參數（推薦初始參數）：

? 金屬表面：功率30W/頻率20kHz/速度2000mm/s

? 阻焊層：功率15W/頻率50kHz/速度3000mm/s

– 建立坐標映射（使用CCD視覺定位時誤差應＜0.05mm）

3. 校準測試

– 放置測試板（建議使用FR-4基板）

– 執行3點自動對焦（Z軸重復精度±0.005mm）

– 進行5×5陣列測試雕刻

– 使用顯微鏡檢查線寬（應達到0.02mm分辨率）

4. 批量生產

– 啟用傳送帶模式（節拍時間可設定為3-15秒）

– 開啟實時檢測功能（OCR讀取正確率＞99.9%）

– 每2小時抽樣檢查標記深度（銅層應達15-20μm）

四、維護要點

1. 日常維護

– 每日清潔光學鏡片（使用無水乙醇和無塵棉簽）

– 檢查導軌潤滑（每周添加LICON FX油脂）

– 清理集塵箱（當容量達到80%時必須清空）

2. 月度保養

– 校準光路（需使用專用能量計，功率偏差＜±3%）

– 檢查振鏡系統（掃描角度需保持±12°對稱）

– 測試?yán)鋮s系統（水溫應穩定在20±1℃）

五、故障處理

1. 常見問題解決方案：

– 標記發黃：調整頻率至30kHz以上，降低功率10%

– 位置偏移：清潔定位傳感器，重新校準CCD相機

– 深度不均：檢查擴束鏡是否污染，調整離焦量

2. 錯誤代碼速查：

– E101：激光器溫度過高（檢查冷水機流量）

– E205：振鏡通信故障（重新插拔數據線）

– E307：氣壓不足（檢查電磁閥是否堵塞）

注意事項：

1. 禁止在設備運行時打開防護罩

2. 不同材料需進行參數驗證（提供材料參數庫）

3. 長期停用需每周通電1小時保持電容活性

本設備支持二維碼、條形碼、序列號等可變數據標記，通過工業4.0接口（支持PROFINET/OPC UA）可接入MES系統。建議每2000工作小時進行專業級光學系統檢測，以確保最佳加工質量。

（注：具體參數請以設備實際型號的技術手冊為準，本教程適用于LC-F20系列標準機型）
