光纖激光焊接機光斑控制實操經(jīng)驗

光纖激光焊接機作為一種高效、精密的焊接設(shè)備，在工業(yè)制造中應(yīng)用廣泛。其核心優(yōu)勢之一在于能夠精確控制激光光斑，從而保證焊接質(zhì)量。光斑控制涉及光斑大小、形狀、能量分布和聚焦位置等多個方面，實操中的經(jīng)驗總結(jié)對提升焊接效果至關(guān)重要。以下結(jié)合實操經(jīng)驗，從設(shè)備調(diào)試、參數(shù)優(yōu)化、常見問題及解決方案等方面展開，以幫助操作人員更好地掌握光斑控制技巧。

一、光斑控制的基本原理與設(shè)備組成

光纖激光焊接機的光斑控制主要通過激光器、光纖傳輸系統(tǒng)、聚焦鏡組和控制系統(tǒng)實現(xiàn)。激光光束經(jīng)光纖傳輸后，通過聚焦鏡組聚焦到工件表面，形成光斑。光斑的大小和形狀取決于聚焦鏡的焦距、光束質(zhì)量和離焦量（即焦點與工件表面的距離）。實操中，光斑直徑通常在0.1-2.0毫米之間，可根據(jù)焊接材料厚度和工藝需求調(diào)整。

二、實操經(jīng)驗分享

1.設(shè)備調(diào)試與校準

-聚焦鏡清潔與檢查：實操前，務(wù)必檢查聚焦鏡是否清潔。任何灰塵或污染都會導致光斑變形或能量損失。建議使用專用清潔工具，如無塵布和酒精，定期維護。

-光束對中校準：通過光束分析儀或簡易標定板，確保光束與光路中心對齊。實操中，若光斑出現(xiàn)偏心或不對稱，需調(diào)整光路鏡片，避免焊接偏差。

-離焦量設(shè)定：離焦量是影響光斑大小和能量密度的關(guān)鍵參數(shù)。正離焦（焦點在工件上方）可增大光斑，適用于厚板焊接；負離焦（焦點在工件下方）則減小光斑，適用于精密焊接。實操時，通過試焊調(diào)整離焦量，一般控制在±1-2毫米內(nèi)。

2.參數(shù)優(yōu)化與工藝匹配

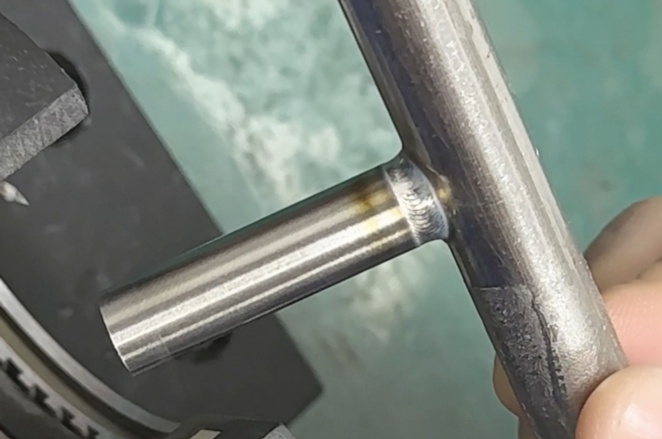

-功率與光斑匹配：光斑大小需與激光功率協(xié)調(diào)。例如，大光斑配合高功率可用于深熔焊，而小光斑適合薄板焊接。實操中，建議先進行參數(shù)試驗：對于不銹鋼焊接，若光斑直徑為0.5毫米，功率可設(shè)為1-2kW，速度0.5-1m/min，再根據(jù)焊縫成形微調(diào)。

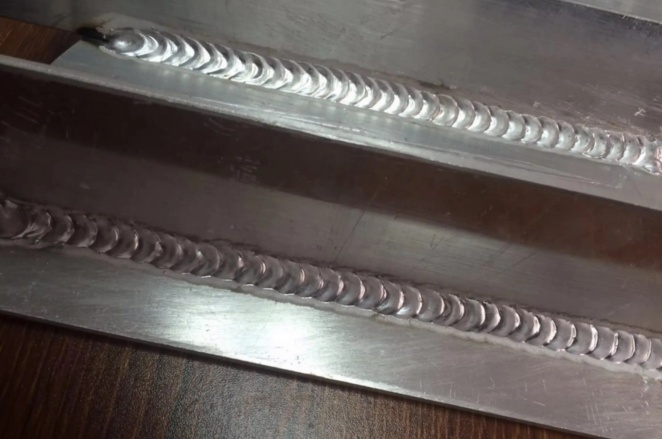

-脈沖與連續(xù)模式選擇：脈沖模式適用于精細焊接，光斑能量分布更均勻；連續(xù)模式則用于高速焊接。實操時，若焊接鋁材等反光材料，可先用脈沖模式穩(wěn)定光斑，再切至連續(xù)模式提高效率。

-輔助氣體控制：輔助氣體（如氬氣）可保護光斑區(qū)域，防止氧化。實操中，氣體流量需與光斑大小匹配，過大流量可能干擾光斑穩(wěn)定性，一般設(shè)為10-20L/min。

3.常見問題與解決技巧

-光斑不穩(wěn)定或抖動：多由光纖彎曲或鏡片松動引起。實操時，檢查光纖安裝，避免急彎；定期緊固光學組件。若問題持續(xù)，可用高速相機監(jiān)測光斑，調(diào)整聚焦鏡。

-焊縫不均勻：常因光斑能量分布不均。通過光束分析儀檢測光斑模式，若呈非高斯分布，需清潔或更換鏡片。實操中，可適當降低功率或調(diào)整離焦量以均勻化能量。

-材料適應(yīng)性調(diào)整：不同材料對光斑的響應(yīng)不同。例如，焊接銅材時，因高反射率，需減小光斑并提高峰值功率；實操時，通過試焊觀察熔池形態(tài)，優(yōu)化光斑參數(shù)。

4.安全與維護要點

-實操中，務(wù)必佩戴激光防護眼鏡，避免直視光斑。

-定期記錄光斑控制參數(shù)，建立工藝數(shù)據(jù)庫，便于后續(xù)優(yōu)化。

-維護時，使用專業(yè)工具檢測光束質(zhì)量，確保光斑長期穩(wěn)定。

三、總結(jié)

光斑控制是光纖激光焊接的核心技能，需結(jié)合理論知識與實操經(jīng)驗。通過精細調(diào)試、參數(shù)優(yōu)化和問題排查，操作人員可顯著提升焊接質(zhì)量和效率。建議多進行實操訓練，并參考設(shè)備手冊和行業(yè)標準，不斷積累經(jīng)驗。

FAQ問答

1.問：光纖激光焊接機光斑大小如何調(diào)整？

答：光斑大小主要通過調(diào)整離焦量（焦點與工件距離）和更換聚焦鏡焦距實現(xiàn)。增大離焦量（正離焦）可擴大光斑，適用于厚材料焊接；減小離焦量（負離焦）則縮小光斑，用于精密焊接。實操時，建議使用光束分析儀精確測量，并結(jié)合試焊效果微調(diào)。

2.問：光斑出現(xiàn)能量不均怎么辦？

答：能量不均可能由鏡片污染、光束偏移或激光器模式異常引起。首先清潔聚焦鏡和光纖頭；其次檢查光束對中，使用標定板校準；若問題持續(xù)，檢測激光器輸出模式，必要時聯(lián)系廠家維修。實操中，可暫時降低功率或調(diào)整焊接速度以緩解問題。

3.問：焊接時光斑抖動如何解決？

答：光斑抖動常見原因包括機械振動、光纖彎曲或光學組件松動。實操時，確保設(shè)備安裝在穩(wěn)定基座上；檢查光纖路徑，避免急彎；緊固聚焦鏡組螺絲。若抖動頻繁，可用減振墊或升級控制系統(tǒng)，并定期進行設(shè)備保養(yǎng)。

4.問：不同材料如何優(yōu)化光斑參數(shù)？

答：材料特性影響光斑控制。例如，高反射材料（如鋁、銅）需減小光斑并提高功率密度；而鋼材則可用標準光斑。實操中，先進行小范圍試焊，觀察熔池和焊縫成形，調(diào)整離焦量和功率。建議參考材料焊接數(shù)據(jù)庫，或使用模擬軟件預優(yōu)化參數(shù)。

5.問：光斑控制對焊接速度有何影響？

答：光斑大小和能量密度直接決定焊接速度。大光斑允許較高速度但穿透力弱，小光斑則需降低速度以保證熔深。實操時，需平衡光斑參數(shù)與速度：例如，若光斑直徑為0.3毫米，焊接不銹鋼時速度可設(shè)為1-2m/min；通過實驗找到最佳匹配，避免缺陷如未焊透或過燒。

以上內(nèi)容基于實操經(jīng)驗總結(jié)，實際應(yīng)用需結(jié)合具體設(shè)備和工作環(huán)境，建議在專業(yè)人員指導下操作。
