液晶劃線機治具定位偏差原因剖析

液晶劃線機治具定位偏差原因剖析

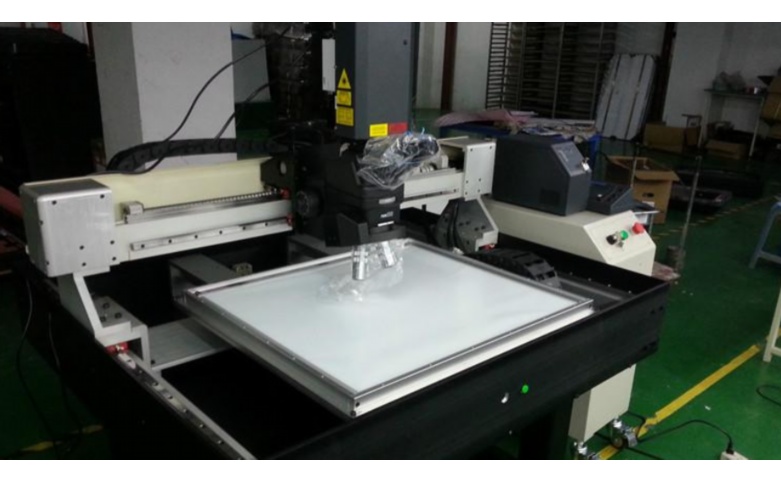

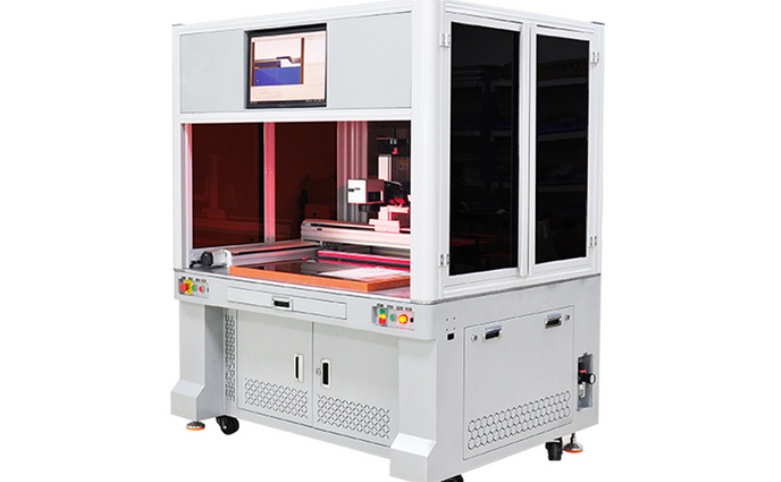

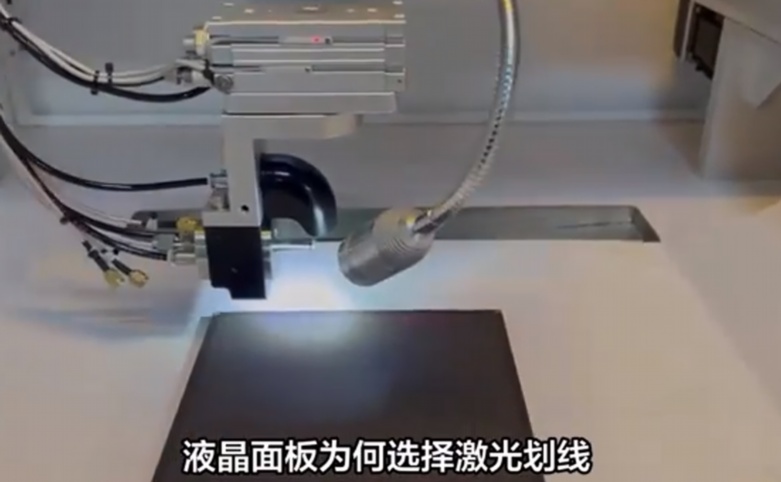

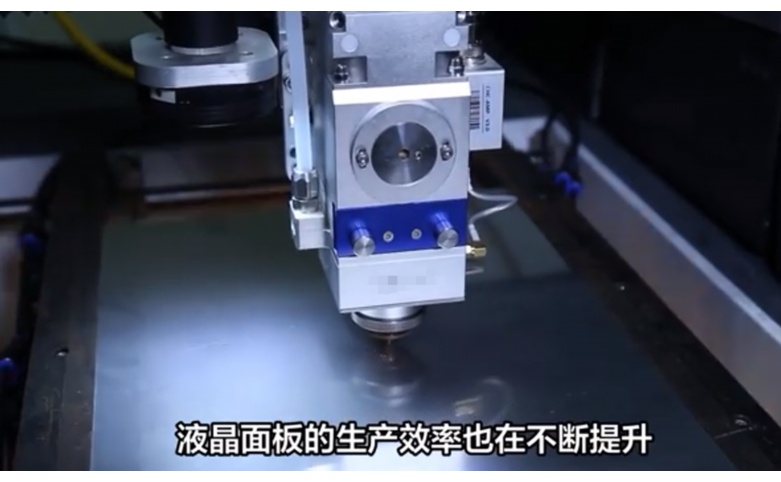

液晶劃線機是液晶顯示器（LCD）制造過程中的關鍵設備，主要用于在玻璃基板上進行精確的劃線操作，以定義像素單元或電路路徑。治具（夾具）作為固定和定位工件的重要組成部分，其精度直接影響劃線的準確性和最終產品的質量。然而，在實際生產中，治具定位偏差是常見問題，可能導致劃線位置偏移、產品缺陷和生產效率下降。本文將從機械、操作、環境、材料及控制系統等多個角度，深入剖析液晶劃線機治具定位偏差的原因，并提出相應的解決思路。最后，附上5個常見問題解答（FAQ），以幫助讀者更好地理解和應對這一問題。

一、機械因素

機械因素是導致治具定位偏差的最常見原因之一。液晶劃線機通常在高精度、高速環境下運行，任何機械部件的微小變化都可能引發偏差。

-治具磨損：長期使用后，治具的定位銷、夾緊面或基準面可能因摩擦和應力而磨損。例如，在頻繁的裝卸過程中，治具與玻璃基板的接觸面逐漸變形，導致定位精度下降。據統計，在連續運行一年后，治具的磨損率可能高達5%，足以引起毫米級偏差。

-安裝不當：治具安裝時未嚴格按照標準流程操作，如螺絲未均勻擰緊、基準面未對齊或固定裝置松動，都會引入初始誤差。此外，安裝過程中的振動或沖擊也可能使治具位置微移。

-機械結構松動：劃線機本身的導軌、絲杠、軸承等運動部件如果出現松動或磨損，會傳遞到治具上，造成整體定位不穩定。例如，絲杠的背隙（反向間隙）可能導致治具在往復運動中位置漂移。

-振動影響：生產線上其他設備（如傳送帶或風機）的振動可能通過地基傳遞到劃線機，引起治具微動。這種振動在高速劃線時尤為明顯，可能使定位誤差累積。

二、操作因素

操作人員的技能和流程管理對治具定位精度有直接影響。缺乏標準化操作或培訓不足，容易導致人為錯誤。

-操作員錯誤：例如，在設置治具時，操作員可能忽略校準原點或使用不合適的工具，導致治具位置偏移。經驗不足的操作員還可能誤調參數，如劃線壓力或速度，間接影響定位穩定性。

-參數設置不當：劃線機的運行參數（如加速度、減速度或定位延遲）設置不合理，可能導致治具在運動過程中產生慣性偏差。例如，過高的加速度會使治具在停止時“overshoot”（超調），造成位置誤差。

-維護不足：如果未定期對治具進行清潔、潤滑或檢查，灰塵積聚或部件銹蝕會加劇磨損。例如，治具導軌上的污物可能阻礙平滑運動，引發布局偏差。

三、環境因素

液晶制造環境通常要求恒溫恒濕，但實際生產中環境波動難以完全避免，這些變化可能通過熱脹冷縮或材料特性影響治具定位。

-溫度波動：液晶劃線機通常在20-25°C的恒溫環境下運行，但季節性變化或空調故障可能導致溫度波動。治具和玻璃基板的熱膨脹系數不同，溫度變化時尺寸差異會引發定位偏差。例如，溫度每升高1°C，玻璃基板可能膨脹約0.5μm，累積后可達顯著誤差。

-濕度影響：高濕度環境可能導致治具或工件吸濕膨脹，尤其在使用高分子材料治具時。濕度變化還可能引起靜電積聚，干擾傳感器信號，間接影響定位。

-灰塵和污染：空氣中懸浮的顆粒物可能沉積在治具表面或運動部件上，形成“軟障礙”，導致定位不準確。在潔凈室標準不高的環境中，這一問題更為突出。

四、材料因素

治具和工件的材料特性對定位精度有重要影響。材料的不均勻性或變形會直接傳遞到定位系統中。

-治具材料穩定性：如果治具材料選擇不當（如使用低強度塑料或易變形金屬），在長期應力下可能發生蠕變或疲勞變形，導致定位點偏移。

-工件變異：玻璃基板的厚度、平整度或內部應力不一致，會使治具固定時受力不均，產生局部偏差。例如，基板翹曲可能導致治具夾緊力分布不勻，引發布局錯誤。

五、控制系統因素

現代液晶劃線機多采用數控系統，軟件和硬件的故障可能直接導致治具定位偏差。

-傳感器故障：位置傳感器（如光電編碼器或接近開關）如果失靈或校準不當，無法準確檢測治具位置。例如，傳感器信號受電磁干擾時，可能輸出錯誤數據。

-軟件錯誤：控制程序中的算法缺陷或參數設置bug，可能導致運動控制不精確。例如，插補算法錯誤會使治具在復雜軌跡中偏離預定路徑。

-電氣干擾：生產現場的強電磁場可能干擾控制系統信號傳輸，使定位指令延遲或失真，進而引發偏差。

影響分析

治具定位偏差若不及時處理，會帶來一系列負面影響。首先，劃線位置不準確可能導致液晶顯示器出現亮點、暗點或電路短路，降低產品良率。其次，偏差累積會增加返工率和廢品率，推高生產成本。據行業數據，定位偏差引起的缺陷可占液晶面板總?cè)毕莸?0%-15%。此外，頻繁調整治具還會加速設備磨損，縮短使用壽命，影響整體生產效率。

解決方案與預防措施

為減少治具定位偏差，企業應采取綜合管理策略：

-機械維護：定期檢查治具磨損情況，更換易損件；使用高精度工具安裝治具，確保緊固力矩均勻；加強設備基礎減振設計。

-操作優化：制定標準化操作流程，加強員工培訓；利用仿真軟件預先驗證參數設置；實施定期維護計劃，包括清潔和潤滑。

-環境控制：維持恒溫恒濕環境，安裝溫濕度監控系統；提高潔凈室等級，減少灰塵污染。

-材料選擇：選用穩定性高的材料（如碳纖維或陶瓷復合治具）；對工件進行來料檢驗，確保一致性。

-系統升級：采用高精度傳感器和抗干擾設計；定期更新控制軟件，實施自動校準程序；引入物聯網技術實時監控定位數據。

結論

液晶劃線機治具定位偏差是一個多因素交織的復雜問題，涉及機械、操作、環境、材料及控制系統等多個層面。通過系統化分析和預防，企業可以顯著降低偏差發生率，提升產品質量和生產效率。未來，隨著智能制造技術的發展，實時監測和自適應調整將成為解決定位偏差的關鍵方向。企業應重視治具精度管理，結合數據驅動方法，實現液晶制造過程的優化。

FAQ問答

1.問：什么是液晶劃線機治具定位偏差？

答：液晶劃線機治具定位偏差是指在液晶顯示器制造過程中，用于固定玻璃基板的治具（夾具）位置不準確，導致劃線操作無法在預定位置進行。這種偏差可能表現為毫米級或微米級的偏移，直接影響劃線精度，進而引起產品缺陷，如電路短路或顯示異常。偏差通常由機械磨損、操作錯誤或環境因素引起，需要通過定期檢查和校準來最小化。

2.問：定位偏差的主要原因有哪些？

答：定位偏差的主要原因包括：機械因素（如治具磨損、安裝不當或機械結構松動）、操作因素（如參數設置錯誤或操作員技能不足）、環境因素（如溫度濕度波動或灰塵污染）、材料因素（如治具或工件變形）以及控制系統因素（如傳感器故障或軟件錯誤）。這些因素往往相互作用，例如環境溫度變化可能加劇機械磨損，導致偏差累積。綜合分析這些原因有助于制定針對性解決方案。

3.問：如何檢測定位偏差？

答：檢測定位偏差的方法包括：使用高精度測量工具（如激光位移傳感器、三坐標測量機或視覺系統）進行在線或離線監測；定期進行治具校準，比對實際位置與設定值；通過產品質量檢查（如劃線位置檢驗或功能測試）間接判斷偏差；以及利用自動化系統實時采集位置數據并設置報警閾值。例如，在生產線集成視覺檢測系統可以實時捕捉偏差，及時觸發調整機制。

4.問：如何預防定位偏差？

答：預防定位偏差的措施包括：實施定期維護計劃，檢查并更換磨損治具；加強操作員培訓，確保遵循標準化流程；控制生產環境，保持恒溫恒濕和潔凈度；選用高穩定性材料和先進控制系統；建立預防性監控機制，如使用傳感器網絡實時跟蹤定位狀態。此外，引入預測性維護技術，通過數據分析提前識別潛在問題，可以有效減少偏差發生。

5.問：定位偏差對產品質量有什么影響？

答：定位偏差對產品質量的負面影響顯著：它可能導致劃線位置錯誤，引發電路斷裂、短路或像素缺陷，使液晶顯示器出現顯示異常（如亮點、暗點或色彩不均）。嚴重時，整批產品可能報廢，增加生產成本和交貨時間。此外，偏差還會降低生產效率和設備可靠性，長期未解決可能損害企業聲譽。因此，控制定位偏差是保障液晶顯示器高質量制造的關鍵環節。
