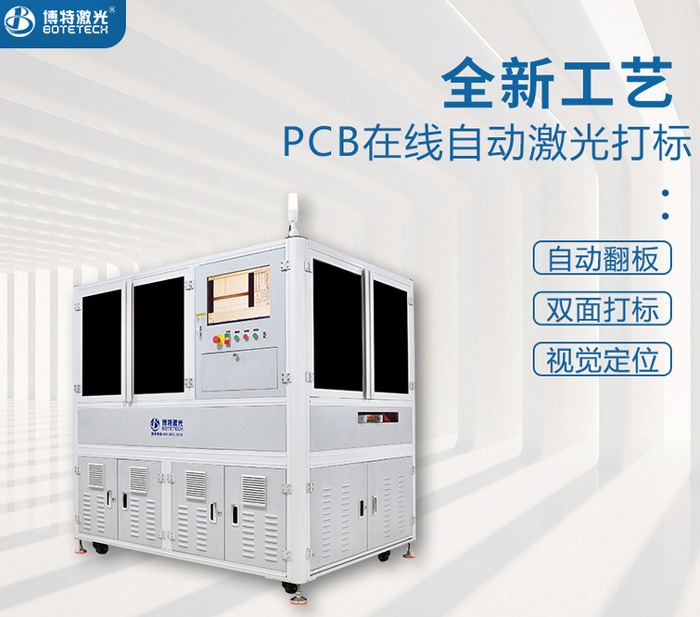

全自動上下料PCB打標機集成方案: 邁向智能制造的關鍵一步

在電子制造業向工業4.0和“無人工廠”邁進的浪潮中，生產流程的自動化與智能化已成為衡量企業核心競爭力的關鍵指標。印刷電路板（PCB）作為電子產品的“神經中樞”，其生產過程中的身份標識與追溯體系至關重要。傳統的PCB打標依賴人工操作，不僅效率低下、錯誤率高，且難以融入現代化的高速生產節拍。

因此，一套整合了自動上下料系統的全自動PCB打標機集成方案，便成為鏈接上游SMT（表面貼裝技術）與下游測試、組裝工序，實現產線信息流與物流無縫對接的“咽喉”要道。

本方案旨在從設備構成、工作流程、數據集成及產線協同等維度，系統性地闡述如何構建一套穩定、高效、智能的全自動PCB打標集成系統。

一、 系統核心構成：硬件與軟件的精密協同

一套完整的全自動PCB打標系統，并非簡單的設備堆砌，而是硬件與軟件深度融合的精密系統。

硬件層面，主要由以下幾個核心模塊構成：

1.  自動上板機（Loader）: 作為物料入口，其設計需精準對接標準料框（Magazine Rack）。通過PLC（可編程邏輯控制器）驅動的步進/伺服電機，實現料框的自動升降與定位，再利用推桿或吸嘴機構，將PCB平穩、精準地送入軌道傳送帶。上板機的關鍵在于其兼容性（適應不同尺寸料框）與穩定性（杜絕卡板、疊板）。

2.  軌道傳輸系統（Conveyor System）: 這是連接各個功能模塊的“動脈”。軌道寬度需具備自動或手動調節功能（如SMEMA標準接口），以適應不同寬度PCB的傳輸。電機驅動的皮帶/鏈條需保證啟停平順，避免對板上精密元件造成沖擊。分段式的軌道設計，結合多個傳感器，可實現PCB的緩存、定位與狀態監測。

3.  激光打標主機: 這是系統的“心臟”。通常選用光纖激光器或CO2激光器，配合高精度振鏡掃描系統。激光器的選型需根據PCB基材（如FR-4、陶瓷基等）和打標內容（二維碼、文本、條形碼）的對比度要求來決定。打標主機必須集成高分辨率的CCD視覺定位系統，它在打標前對PCB上的Mark點或特征點進行捕捉，實現亞像素級別的“指哪打哪”，徹底擺脫了對精密夾具的依賴，輕松應對來料位置的微小偏差。

4.  讀碼與評級系統: 打標完成后，緊隨其后的是一個獨立的視覺讀碼模塊。該模塊采用工業相機和專用讀碼算法，對生成的二維碼或條形碼進行即時讀取、驗證和質量評級（如依據ISO/IEC 15415標準）。這一步是實現閉環控制的關鍵：只有讀取成功且評級合格的PCB，系統才會放行；對于打標不清、畸變或漏打的NG品，系統會自動發出警報，并將其導入指定的NG緩存軌道。

5.  自動翻板機構（可選）: 對于需要雙面打標的應用場景，集成一個180度翻轉模塊是必選項。該模塊需在極短時間內完成PCB的平穩翻轉，且翻轉后的定位精度必須滿足后續打標的要求。

6.  自動下板機（Unloader）: 作為物料出口，其功能與上板機相對應。它將完成打標的PCB從軌道上取下，并按照順序精準地碼放入空料框中，為下一工序做好準備。

軟件層面，則是指揮硬件高效運作的“大腦”：

* 設備控制軟件: 底層的PLC程序與運動控制卡，負責所有硬件模塊的動作邏輯、速度曲線和安全互鎖。

* 視覺處理軟件: 集成相機驅動、圖像采集、Mark點定位算法、讀碼/評級算法等功能。

* MES（制造執行系統）接口: 這是系統實現信息集成的核心。通過標準的通信協議（如SECS/GEM、TCP/IP、OPC-UA），打標系統能夠與工廠的MES服務器進行雙向通信。

二、 工作流程：一條數據驅動的自動化閉環

全自動打標的流程，始于數據，終于數據，形成了一個完整的自動化閉環：

1.  接收生產工單: MES系統通過網絡下發生產指令至打標機，指令包含產品型號、批次號、以及需要為每塊PCB生成的唯一二維碼/序列號規則。

2.  自動上料: 上板機從料框中抓取第一塊PCB，放置于傳輸軌道上。入口傳感器檢測到PCB后，啟動軌道電機。

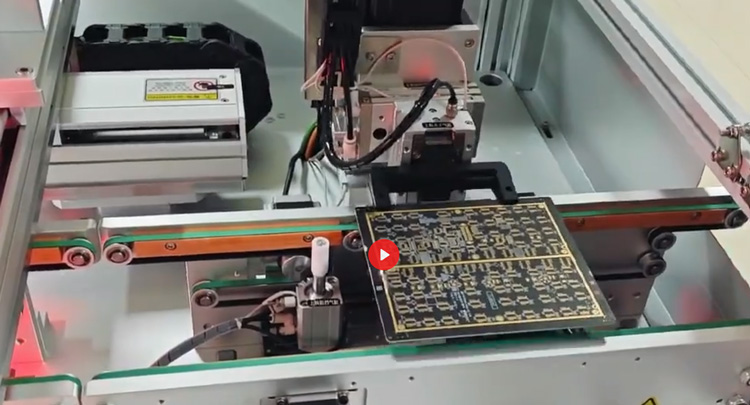

3.  進板與視覺定位: PCB被傳送至打標工位下方并停止。CCD相機啟動，拍攝PCB圖像，通過算法快速識別預設的Mark點，計算出PCB當前實際的位置和角度偏差。

4.  動態賦碼與打標: 系統根據MES指令和定位數據，實時生成該PCB的唯一二維碼。激光振鏡系統根據CCD計算出的偏差值，動態調整打標位置，確保二維碼被精準地刻印在預設區域。整個過程耗時通常在1-2秒內。

5.  讀碼驗證與評級: 打標完成后，PCB被傳送至讀碼工位。讀碼相機拍照、解碼，并將讀取到的數據與系統生成的數據進行比對。同時，對二維碼的質量進行評級。

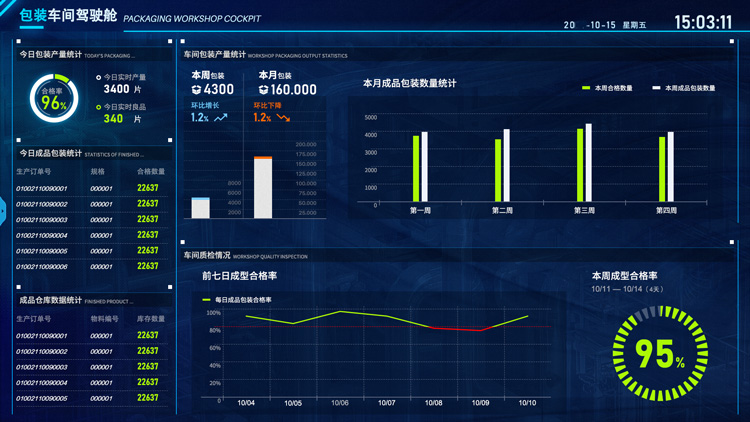

6.  數據上傳與處理: 驗證結果（OK/NG）、二維碼內容、打標時間等關鍵數據，被即時上傳至MES系統，完成該PCB身份信息的“激活”與綁定。

7.  智能分揀與下料:
    * OK品: 驗證合格的PCB，繼續沿主軌道傳送至下板機，被自動碼放入OK料框。
    * NG品: 若出現讀碼失敗或評級不合格，系統會觸發報警，并將該PCB通過分揀機構導入NG緩存軌道或NG料框，同時在MES系統中標記異常。

8.  循環作業: 上下板機與軌道系統協同工作，不斷從料框中取板、送板，直至整個料框清空。隨后，系統可自動切換到下一個滿料框，實現不間斷生產。

三、 集成方案的關鍵：打通信息孤島，實現產線協同

該方案的價值不僅在于替代了人工，更在于它成為了連接上下游工序、打通信息壁壘的關鍵節點。

* 與上游SMT協同: 打標機可直接對接SMT生產線的出口，實現“板來即打”。通過SMEMA標準接口，實現與前道設備的“握手”通信，自動控制板流速度，形成連貫的生產流。

* 與下游AOI/ICT/FCT協同: 經過打標并激活身份信息的PCB，進入后續的自動光學檢測（AOI）、在線測試（ICT）或功能測試（FCT）工站時，測試設備可直接掃描板上的二維碼，自動調取對應的測試程序，并將測試結果與該PCB的唯一ID進行綁定，上傳至MES。這為后續的產品質量追溯、維修分析提供了完整的數據鏈。

* 與AGV/機器人協同: 在更高階的自動化工廠中，滿料框和空料框的更換可由AGV（自動導引運輸車）或協作機器人完成。打標系統通過上位機與中央調度系統通信，當檢測到料框滿/空時，自動呼叫AGV前來更換，真正實現上下料環節的無人化。

結論：

全自動上下料PCB打標機集成方案，遠不止是一臺“會自己拿板、自己打碼”的機器。它是一個集成了精密機械、高速視覺、激光技術與深度信息化融合的智能工作站。通過將PCB的物理實體與其在數字世界的唯一身份進行精準、高效的綁定，它為整個電子制造流程建立了一個可信賴的數據入口，是實現全流程追溯、質量管控、柔性生產和智能化決策的基石。

在追求極致效率與品質的今天，部署這樣一套集成方案，已不再是“可選項”，而是通往未來智造的“必經之路”。
